Mini antenne 70cm pour portable V2 /
ON7NU
A l'aide d'un mandrin de sac à crottes pour chien.
Comparaison
entre l'antenne d'origine du Wouxun UV899
Bobinage
des 18 spires et
soudure sur
le connecteur SMA sur un diamètre de 3,5mm.
et la 70cm mini.
V2
La version V1 fonctionne bien, mais la résistance
mécanique n'est pas des meilleures. Je me suis donc
lancé dans une version plus solide mais plus courte.
Réalisation
Matériaux:
- Mandrin de
rouleau pour sac à crottes de chien.
Diamètre
intérieur 8mm, diamètre extérieur
10mm, longueur
60mm.
- Fil en
provenance d’un câble ethernet
- Connecteur SMA
à sertir.
- Colle
à chaud.
- Colle
cyanoacrylate.
- Connecteur SMA
F-F car le connecteur du Wouxun est un mâle.
Le fil est bobiné sur une
mèche de 3,5mm.
Il faut au départ, laisser 2cm de fil
non bobiné comme à gauche sur la photo.
Cette longueur sera coupée afin
d'obtenir un bon ROS.
Attention pour le réglage du ROS,
après
chaque raccourcissement il faut replacer le mandrin sur l'ensemble, et
vérifier le ROS, car il se produit
probablement un effet diélectrique qui
provoque une
diminution de la fréquence d'accord. Ceci est à
vérifier avec d'autres matériaux.

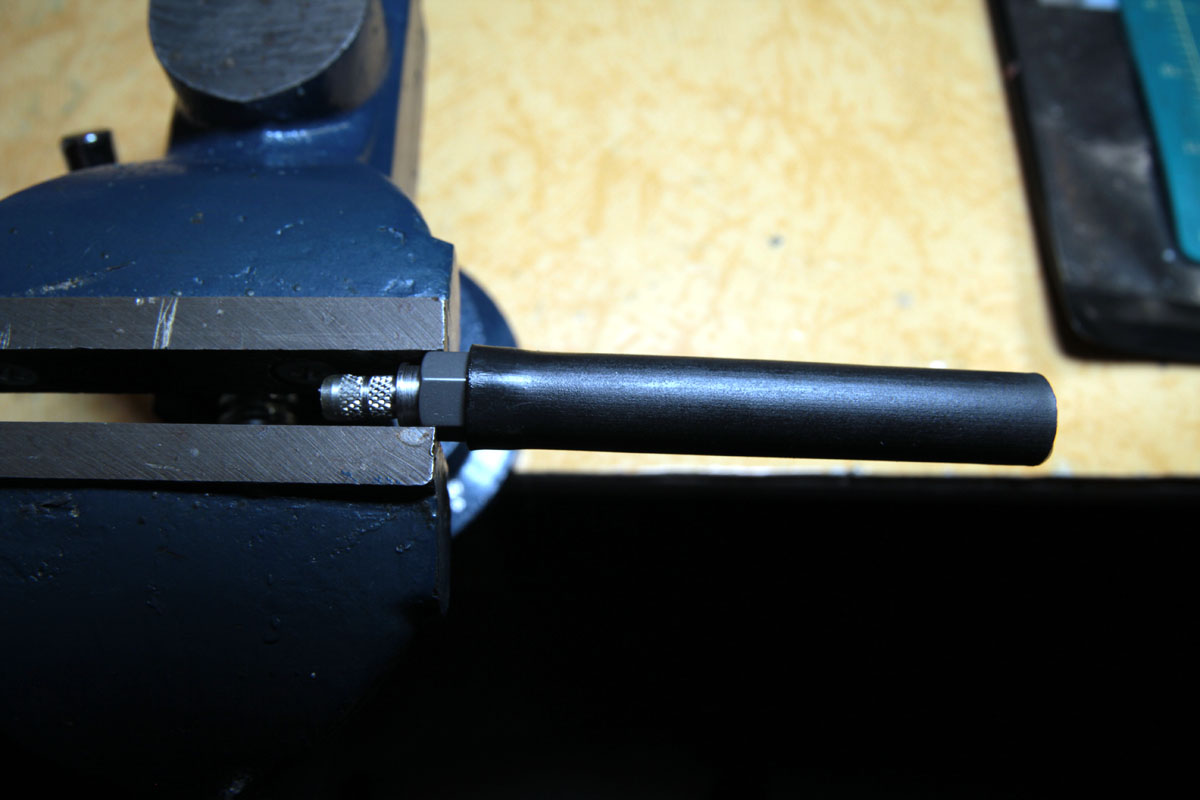

Le connecteur SMA est
placé dans
l'étau et le mandrin est chauffé à
l'aide d'un
décapeur thermique réglé sur la
température
basse.
Dès
que le mandrin est
ramolli, il suffit de le pousser sur le connecteur afin qu'il
épouse une forme hexagonale (image de droite).

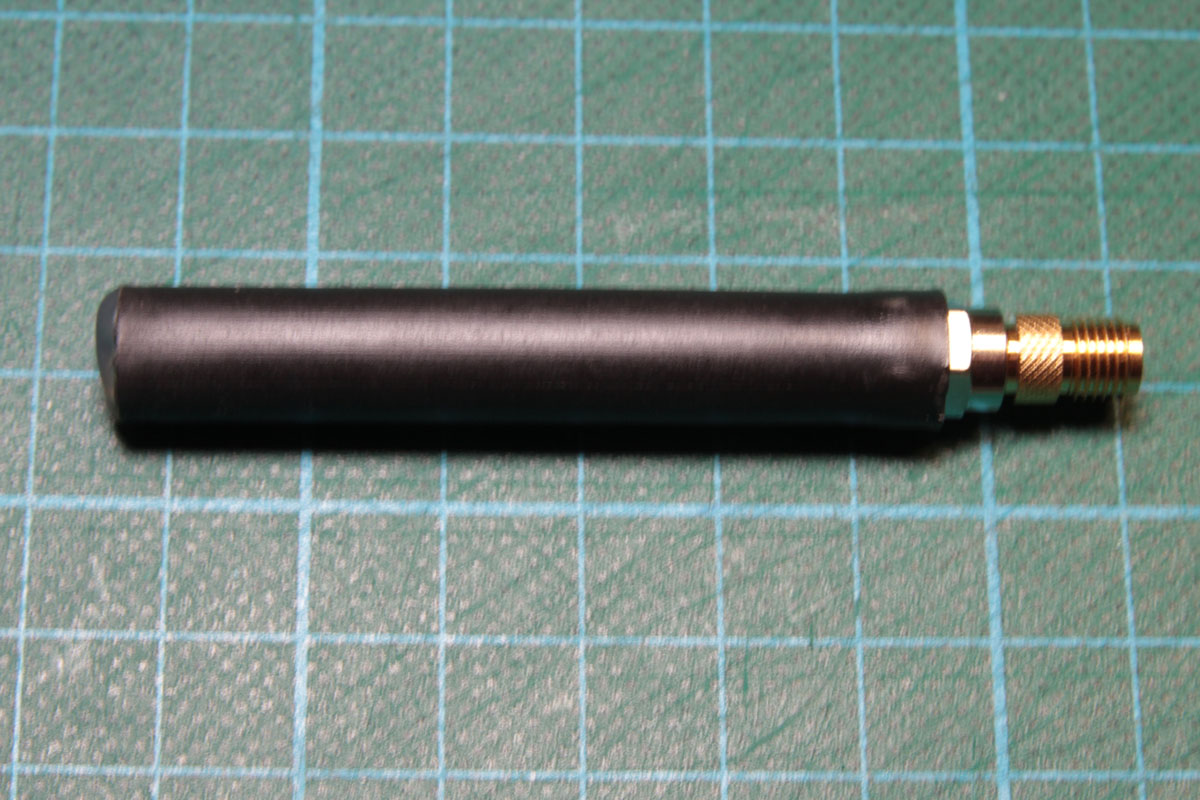

La partie
supérieure de l'antenne est bouchée à
l'aide de
colle à chaud (pistolet à colle).
La partie
inférieure est collée avec de la Loctite 406 ou
tout
autre colle cyanoacrylate.
Mesures:

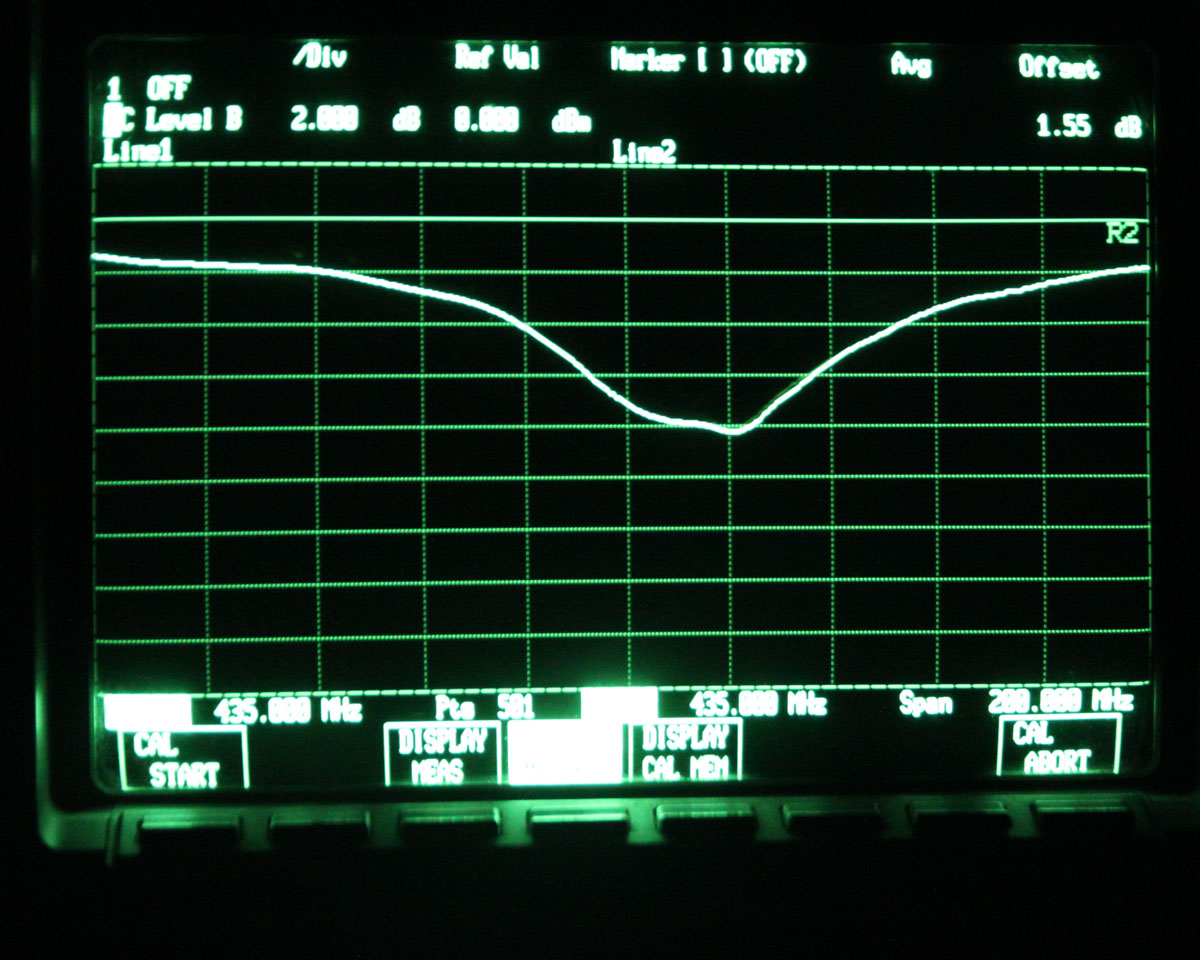

Résonance sans le mandrin

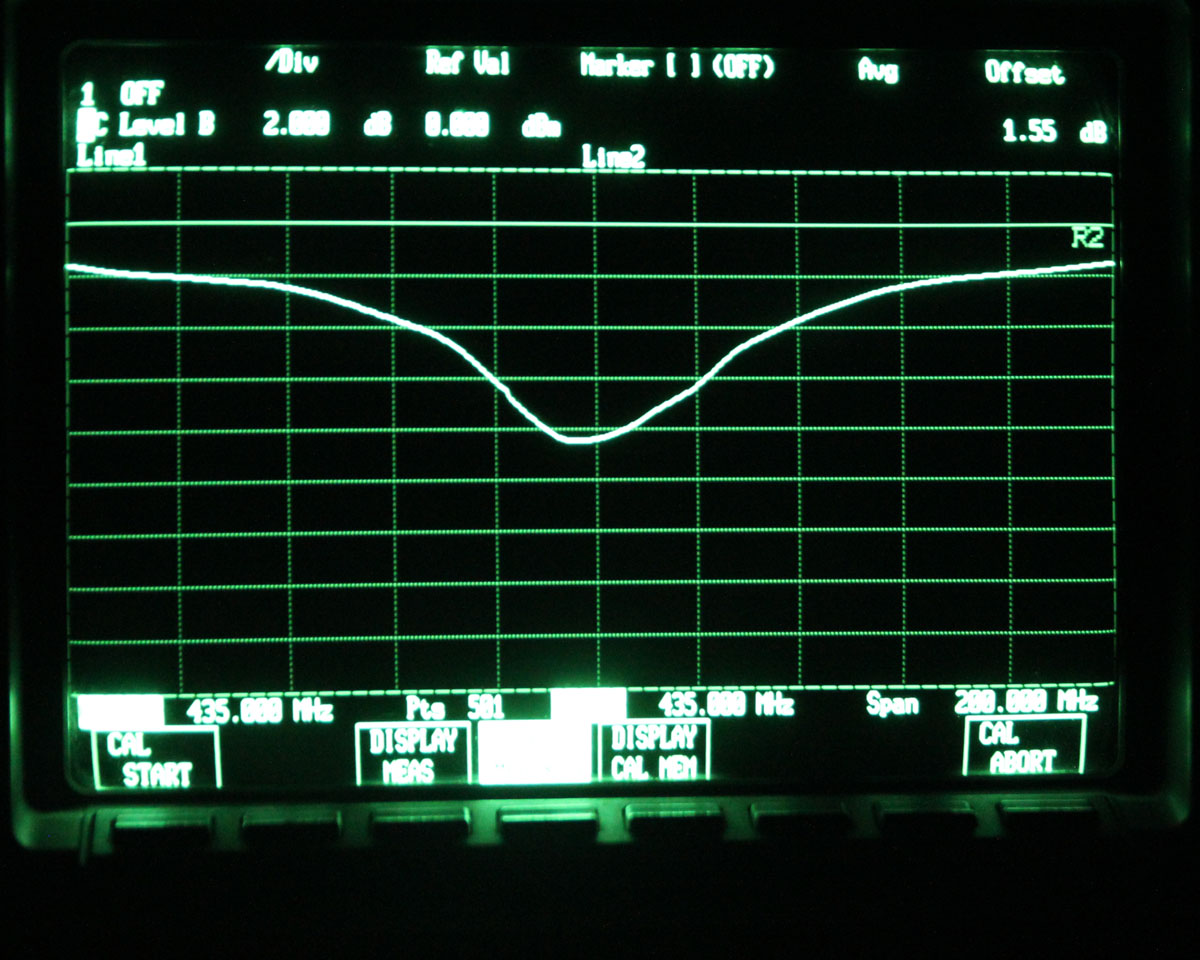

Résonance avec le mandrin
La différence approche les 15 MHz.
