Mini antenne 70cm pour portable V1 / ON7NU

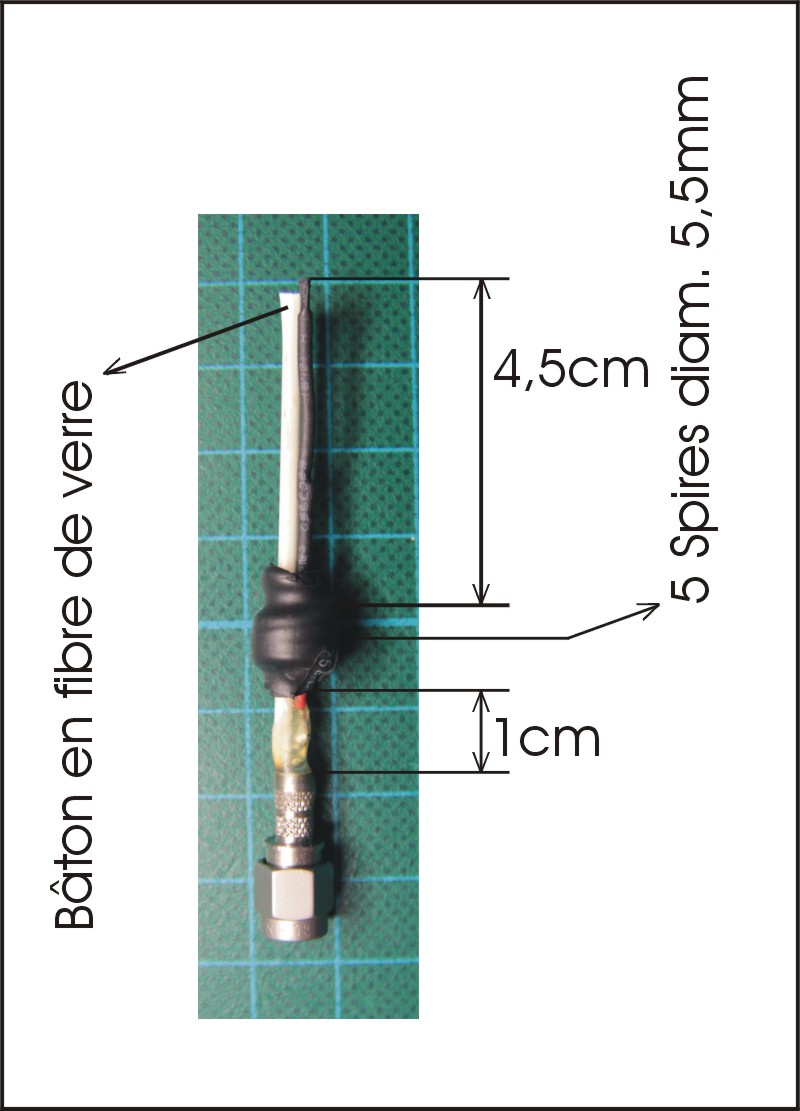

                           antenne mini       Dim cm

                                              Comparaison entre l'antenne d'origine du Wouxun UV899
                                                                              et la 70cm mini. V1


         Après avoir réalisé pas mal de mesures sur des antennes dual band pour portable, j’ai constaté que la partie VHF présente
         un beau dip de ROS, mais la partie UHF présente un dip nettement moins prononcé, avec un ROS moins favorable.

         J’ai voulu réaliser ici une antenne mono-bande plus compacte et spécialisée dans les 70cm. Vu qu'elle va servir principalement
         sur ON0UBA, je l'ai centrée sur celui-ci.

      Réalisation

          Matériaux:

         - Fil en provenance d’un câble ethernet CAT5.
         - Bâguette de fibre de verre (magasin de modélisme).
         - Connecteur SMA à sertir.
         - Colle époxy.
         - Gaine thermo-rétractable.
         - Connecteur SMA F-F car le connecteur du Wouxun est un mâle.

         Les Spires et les parties rayonnantes sont réalisées avec du fil provenant d’un câble ethernet CAT5.
         La self est bobinée sur une mèche de 5,5mm afin d'obtenir une mise en forme.
         De la gaine thermo-rétractable est appliquée sur la self. Il est important de placer et chauffer cette gaine en premier lieu, et non à la fin,
         car la gaine en se rétractant, modifie l'inductance.
         La colle époxy est déposée sur le sommet du connecteur afin de le solidariser avec la baguette époxy.
         J'avais d'abord testé sans la baguette, mais la gaine n'est pas suffisamment rigide et l'antenne s'est retrouvée pliée à 90° à la base de la self !
         La partie rayonnante de 5,5cm est soudée sur la partie supérieure de la self. Attention, car comme d'habitude, il faut prévoir
         un cm de plus (6,5cm min.) afin de pouvoir couper ultérieurement pour obtenir un bon ROS.

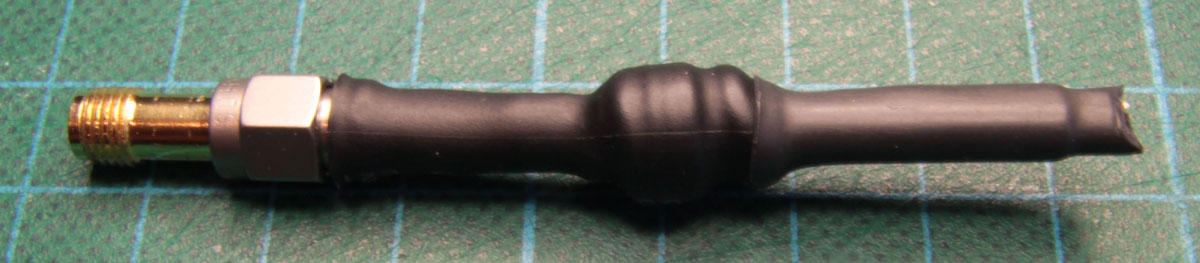

    antenne Términée

          Le fait de placer de la gaine par dessus le tout, influence encore la fréquence de résonnance. Le dernier coup de pince coupante est visible à droite.
          Vu le rapport de raccourcissement, il faut couper de manière très parcimonieuse !

          Il semble que malgré le raccourcissement, le rendement reste assez correct, et ne me pose pas de problème de couverture ici à Bruxelles et cela
          fonctionne aussi très correctement depuis la cuisine cave du QRA.


      Mesure:

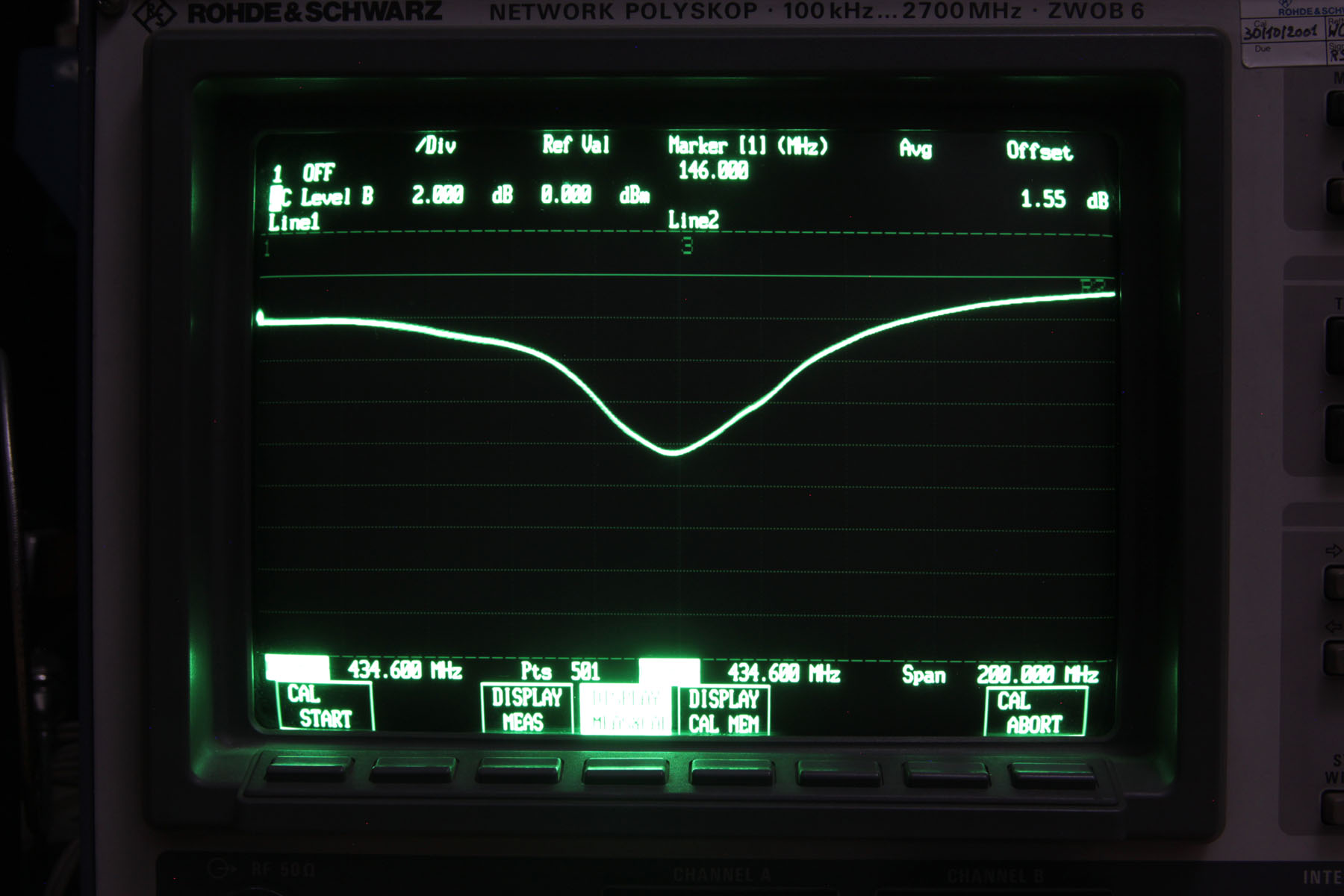

          Mesure du RLR (Return Loss Ratio):        RLR=8,2dB  soit un R.O.S de 2,3 soit une puissance non transmise de 15,3%.

Courbe

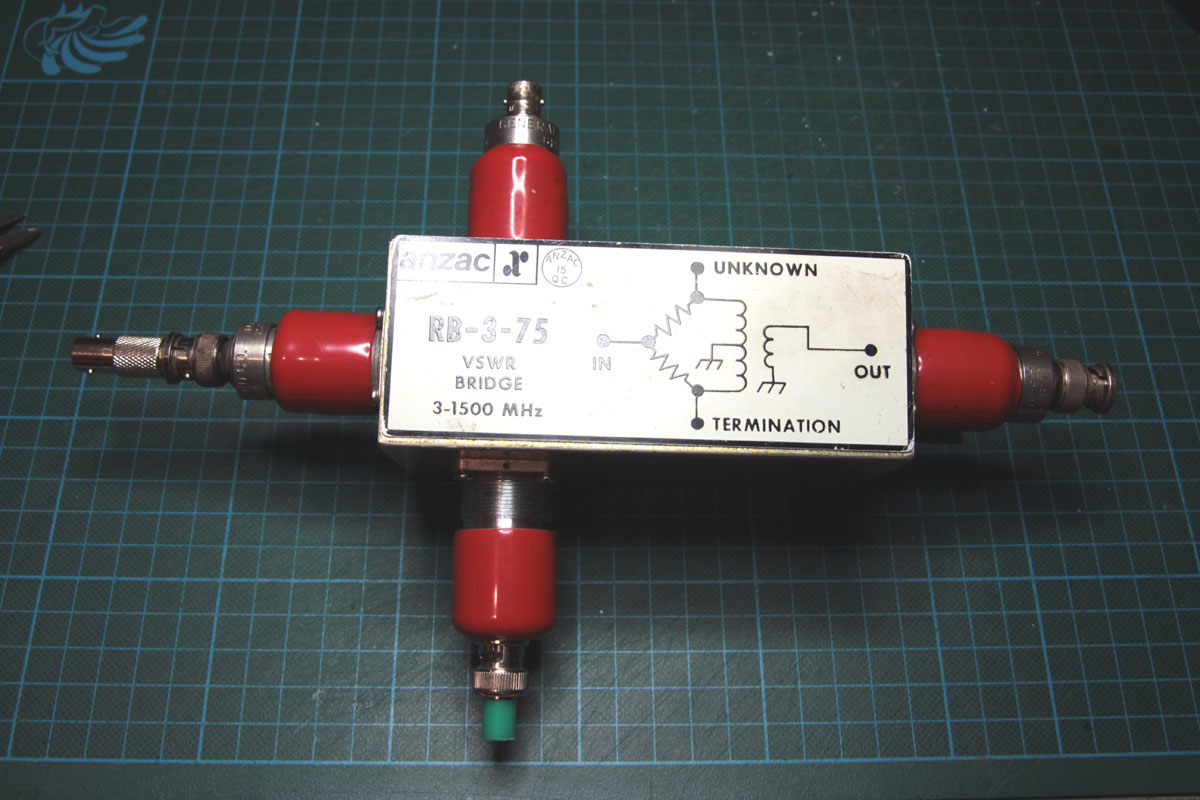

    Pont de mesure:

Pont

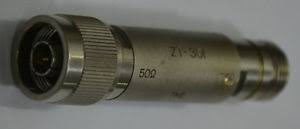

    + Transfo d'impédance 50-75 Ohm:

  Transfo
